Самарий-кобальтовые магниты (магниты SmCo)

Доступные формы

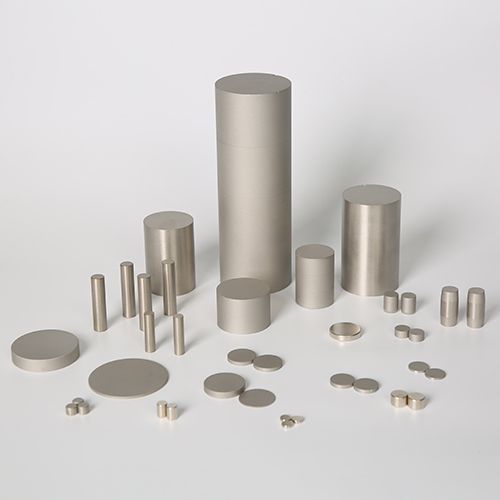

2. Дисковые и стержневые магниты SmCo

  Д 1-130мм

  T 0,3-100 мм

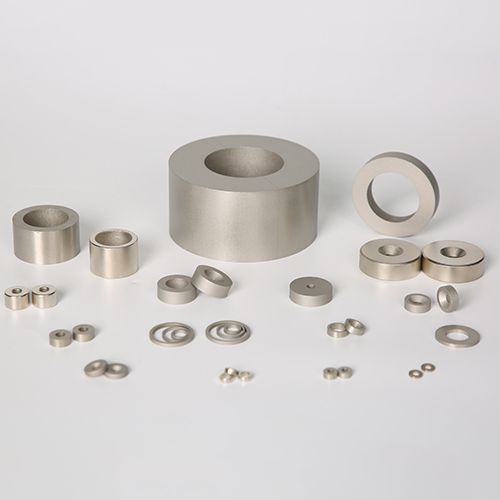

2. Кольцевые магниты SmCo

  Д 1.2-100мм

  d 0.3-80мм

  Д 0.3-60мм

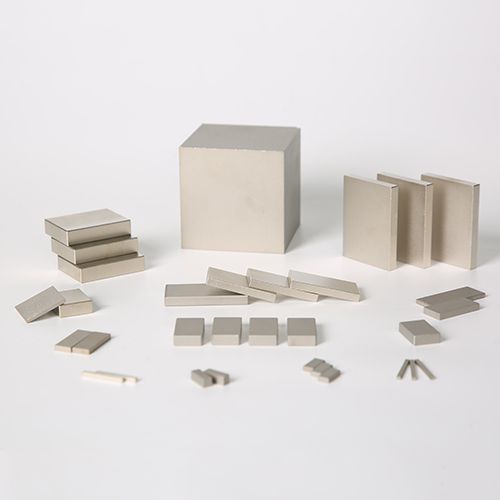

2. Блочные магниты SmCo

  Д 1-200мм

  Ш 0.5-100мм

  В 0.3-120мм

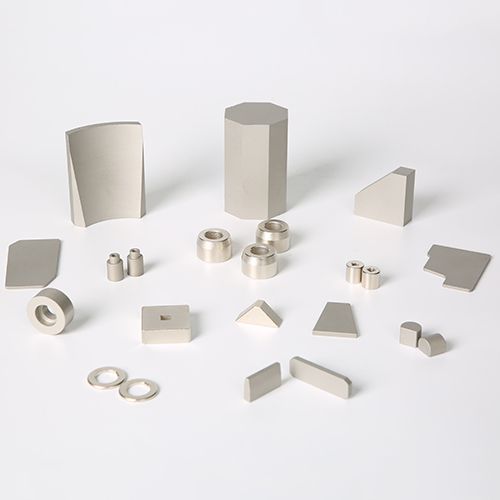

2. Магниты SmCo специальной формы

  Ш 3-100мм

  В 1-100мм

  Д 1-100мм

Выберите один из двух доступных сортов магнитов SmCo

1:5

Самарий-кобальтовые магниты-SmCo₅

Состоят из самария и кобальта с атомным соотношением 1:5

2:17

Самарий-кобальтовые магниты-Sm₂Co₁₇

Состоят из самария и кобальта с атомным соотношением 2:17

Производственный процесс

Элемент	Единица	Магнит SmCo₅	Магнит Sm₂Co₁₇
Плотность (Д)	Г/см³	8.3	8.4
Температура Кюри (Tc)	К	1000	1100
Твердость по Виккерсу (Hv)	МПа	450-500	550-600
Прочность на сжатие (δc)	МПа	1000	800
Удельное сопротивление (ρ)	Ом.см	5～6×10-5	8～9×10-5
Прочность на изгибе (δb)	МПа	150-180	130-150
Предел прочности (δt)	МПа	40	35
Коэфф. теплового расширения (α)	(10-6/℃)	∥ 6 ⊥ 12	∥ 8 ⊥11

Важно отметить, что упомянутые выше значения предоставлены исключительно в информационных целях и не следует полагаться только на них при принятии решения о использовании данного материала.

Магниты SmCo, или магниты из смеси самария и кобальта, являются несомненно важным элементом в различных отраслях промышленности и технологии. Ниже представлен обзор применения магнитов SmCo в различных сферах:

Автомобильная промышленность: Магниты SmCo используются в автомобильной промышленности для создания надежных и высокоэффективных электронных компонентов, таких как электронные педали газа, катушки зажигания и датчики. Они также применяются в системах безопасности, таких как датчики ремней и вилки переключения передач ABS и DCT, что способствует повышению безопасности и производительности автомобилей.
Медицинское оборудование: Магниты SmCo играют важную роль в медицинском оборудовании, таком как аппараты магнитно-резонансной томографии (МРТ) и маломобильные устройства. Их стабильность и высокая магнитная интенсивность делают их незаменимыми компонентами в этих критически важных медицинских устройствах.
Аэрокосмическая промышленность: Магниты SmCo используются в аэрокосмической промышленности для создания компактных и высокоэффективных датчиков малых размеров и методов, что способствует улучшению навигационных систем и контролю за воздушными и космическими аппаратами.
Механическая трансмиссия: Магниты SmCo применяются в механических системах, таких как магнитные насосы, высокотемпературные сосуды, магнитные мешалки и магнитные подшипники, обеспечивая эффективную передачу энергии и движение в различных промышленных процессах.
Микроволновая связь: В микроволновой связи магниты SmCo используются для создания микроволновых изоляторов и ламп бегущей волны, что способствует стабильности и производительности систем связи.
Железнодорожный транспорт: Магниты SmCo применяются в железнодорожном транспорте для создания тяговых и роторных генераторов, обеспечивая эффективное функционирование и энергосбережение.

Широкий спектр магнитных материалов: NGYC предлагает разнообразные сорта самария-кобальта с различными уровнями магнитной энергии, варьирующейся от 10MGOe до 35MGOe. Дополнительно доступны специальные материалы, такие как термостойкий самарий-кобальт, способный выдерживать экстремальные температуры до 500°C. Также имеются варианты с низким температурным коэффициентом и высокой температурной стабильностью (-10PPM), а также с высокой магнитной энергией, превышающей 33MGOe. NGYC также готова предоставить материалы с различными коэрцитивными силами, чтобы соответствовать разным требованиям клиентов.
Высокоточные магнитные изделия: NGYC производит высокоточные магнитные изделия из самария-кобальта с высокой степенью консистентности. Эти изделия характеризуются эффективностью поля с полярностью NS и низким порогом управления магнитным углом. Они доступны в разнообразных размерах и формах, что позволяет клиентам выбирать наиболее подходящий вариант для своих конкретных потребностей.
Интегрированные магнитные компоненты: NGYC предлагает разнообразные магнитные компоненты, включая многополюсные продукты намагничивания с равномерным распределением магнитных полей между полюсами. Кроме того, компания разрабатывает легко устанавливаемые клейкие и литевые магнитные компоненты, которые можно непосредственно интегрировать в приложения клиентов, обеспечивая удобство и эффективность использования.

Максимальные размеры и полное намагничивание: Наши магниты позволяют достичь максимальных размеров 130 х 130 х 100 мм и полного насыщения намагничивания.
Высокая магнитная энергия: Мы способны производить магниты с (BH)max в диапазоне 30-33MGOe, включая высококачественные продукты, такие как YXG-33H.
Разнообразие многополюсных изделий: Мы предлагаем различные многополюсные изделия, включая осевые 2-полюсные диски, осевые 2-полюсные кольца, осевые 4-полюсные кольца, осевые 10-полюсные кольца, радиальные 4-полюсные кольца и осевые двухполюсные кольца, с толщиной намагничивания, которая обычно не превышает 6 мм.Muti-Mag
Радиальные магниты: Мы способны изготавливать радиальные магниты на валах двигателей с соединительными радиальными магнитами диаметром 120 мм и обеспечивать их полным насыщением после сборки.
Индивидуальное проектирование: Мы готовы производить магниты из самария и кобальта, разработанные специально для удовлетворения потребностей клиентов, и всегда открыты для обсуждения и предложения новых производственных решений.
Сверхвысокая магнитная энергия: Мы способны производить продукцию с высокими показателями магнитной энергии класса YXG-35 с Br до 11,6-12 кг и (BH)max до 32-35MGOe, что делает их самыми магнитными материалами в отрасли самария-кобальта.
Высокая точность намагничивания: Наши изделия имеют отклонение от механической оси в пределах 1° и менее.Угловое отклонение
Низкий температурный коэффициент: Мы производим продукцию из самария-кобальта с низким температурным коэффициентом LTC (YXG-18) и температурной стабильностью -0,001%/℃ для Br при температуре -100°C, обеспечивая выдающуюся температурную стабильность.
Устойчивость к высоким температурам: Мы способны производить продукцию класса HT500, которая может работать при экстремальных температурах до 500°C.
Интегрированные магнитные компоненты: Мы предоставляем интегрированные магнитные компоненты разных форм и с различными углами намагничивания, включая матрицу Хальбаха.Принципиальная схема массива Хальбаха
Добавление HK: Мы также способны производить продукцию из самария-кобальта с добавлением HK и высокой стабильностью с HK≥18KOe в больших количествах.

Свяжитесь с нами

Свяжитесь с нашими специалистами, чтобы подобрать индивидуальное решение для вашего производства.

Вопросы и ответы

Вы можете сравнить необходимые вам спецификации с информацией на нашем сайте, чтобы найти подходящие магнитные свойства или марку. На странице "Общие размеры и формы" вы сможете определить нужные размеры продукции. Если вам требуется дополнительная информация, перейдите в раздел "Сервис".

Нет, каждый магнит обычно изготавливается по индивидуальному заказу в соответствии с потребностями наших клиентов. Мы можем помочь вам разработать примерный размер, исходя из области применения изделия. Пожалуйста, посетите страницу "Стандартные размеры и формы", чтобы ознакомиться с диапазоном размеров, которые мы можем изготовить. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нам для получения дополнительной информации.

У нас нет минимального количества для заказа. Наши спеченные магниты из кобальта самария проходят обработку, а не отливаются, поэтому нет ограничений на минимальное количество партии. Мы можем изготовить даже одну деталь. Однако стоимость производства может варьироваться, и цена за единицу в небольшой партии может быть выше.

Поскольку все наши изделия изготавливаются под индивидуальные заказы, мы обычно не имеем излишних образцов на складе. Поэтому создание новых образцов по требованию заказчика может потребовать дополнительных затрат. Мы можем предоставить бесплатные образцы только в случае наличия соответствующей продукции на нашем складе.

Условные обозначения марок различны: SmCo₅ обычно обозначается YX, а Sm₂Co₁₇ - YXG.
Их состав различен: SmCo₅ состоит в основном из самария, кобальта и празеодима или чистого самарий-кобальта без празеодима. Sm₂Co₁₇ состоит в основном из самария, кобальта, меди, железа и циркония.
Физические свойства отличаются: максимальная рабочая температура SmCo₅ составляет 250℃, в то время как максимальная рабочая температура Sm₂Co₁₇ составляет 350-500℃. SmCo₅ обладает лучшими механическими и физическими свойствами и проще в производстве, в то время как Sm₂Co₁₇ более хрупкий.

Физические свойства магнитов из кобальта самария делают их хрупкими и склонными к сколам и разрушению под действием силы. Производство каждого магнита включает более десяти процессов, и небольшие сколы или поломки могут возникнуть в процессе обработки, контроля, транспортировки или использования. Поэтому мы рекомендуем обращаться с магнитами очень бережно и предостерегаться от их повреждений на протяжении всех этих процессов. Тем не менее, небольшие сколы или поломки все же могут иметь место.

Да, магниты из кобальта самария содержат железо и могут подвергаться ржавчине. Однако по сравнению с магнитами NdFeB, содержание железа в магнитах из кобальта самария ниже, поэтому ржавление менее вероятно. Если магнит используется в морской воде, на его поверхности могут появиться пятна ржавчины, однако это не влияет на его работоспособность и функциональность.

Цена SmCo₅ выше, чем Sm₂Co₁₇ , поскольку SmCo₅ содержит больше кобальта, а кобальт - редкий металл в Китае, который необходимо импортировать, что делает его очень дорогим. Поэтому, хотя магнитная энергия SmCo₅ ниже, чем у Sm₂Co₁₇ , цена выше.

Самарий-кобальтовые магниты обладают хорошей коррозионной стойкостью, поэтому их обычно не нужно покрывать. Однако некоторые заказчики могут потребовать нанесения гальванического покрытия в косметических целях или в случае жестких условий эксплуатации. Мы можем предложить различные виды покрытия, включая цинковое, никелевое, серебряное, медное, химическое никелевое, никель-медь-никель, никель-золото, никель-олово, эпоксидное и другие.

Мы не рекомендуем использовать ненасыщенное намагничивание, поскольку значения характеристик каждой партии магнитов будут варьироваться в определенном диапазоне, а регулировать напряжение ненасыщенного намагничивания достаточно сложно. Изделия с ненасыщенным намагничиванием имеют крайне нестабильные характеристики, которые будут меняться в процессе эксплуатации. Из-за погрешностей измерений невозможно установить стандартный магнитный поток.

В настоящее время самым высокоэффективным магнитом на основе кобальта самария, который мы можем производить, является YXG-35 со следующими характеристиками: Br = 11 600-12 000 Гс; bHc = 10 900-11 400Oe; iHc ≥ 18 000Oe; (BH)max = 32-35MGOe.

Мы принимаем оплату наличными, банковским переводом (T/T) и аккредитивом (L/C). Банковский перевод является наиболее предпочтительным способом. При небольших заказах, нечастых ежегодных заказах или первоначальном заказе оплата производится до отгрузки. После установления доверительных отношений мы можем рассмотреть возможность ежемесячного выставления счетов.

Для наших обычных изделий существуют стандартные GD&T, которые приведены в таблице ниже.

Геометрические характеристики	Измерительные приборы	Инструкция по измерению	Точность геометрических размеров
Параллелизм	Координатно-измерительная машина (КИМ)	Необходимо измерить обе стороны обрабатываемого магнита, для чего приложите датчик не менее чем к 4 точкам на каждой стороне магнита. Каждая сторона блочного магнита: ≥ 40 мм Цилиндрический магнит: ≥ Ø40 мм, требуется от 2 до 4 точек больше.	При блочном магните ≥15×15 мм, цилиндрическом магните ≥Ø15 мм параллельность ≤ 0,1 мм; при блочном магните < 15×15 мм, цилиндрическом магните < Ø15 мм параллельность ≤ 0,05 мм;
Параллелизм	Визирная измерительная машина	Разница между расстоянием 1 (наибольшее измеренное значение) и расстоянием 2 (наименьшее измеренное значение) является измеренным значением параллельности.
Перпендикулярность	Координатно-измерительная машина (КИМ)	Обязательно введите высоту и точку отсчета при выполнении измерения двух сторон магнита, при этом результат измерения размерных величин будет составлять мм.	При прямом угле 90°±0,5° перпендикулярность измеряется путем пересчета в зависимости от высоты.
Перпендикулярность	Визирная измерительная машина	Измерьте зазор между двумя соседними прямыми линиями (два соседних угла относительно друг друга), чтобы получить результат измерения значения угла, например 60°.
Концентричность	Координатно-измерительная машина (КИМ)	Измерьте внутренний и наружный цилиндры, приложите зонд к 3 выведенным средним точкам каждого кругового сечения.	0,1 мм, не применяется для дугового магнита
Концентричность	Визирная измерительная машина и циферблатный манометр	С помощью системы технического зрения измерьте центральные точки двух окружностей, чтобы определить соосность путем измерения расстояния между центральными точками двух окружностей. Затем, удерживая магнит на месте, измерьте его с помощью циферблатного калибра. При вращении магнита циферблатный калибр измеряет окружность, чтобы получить концентричность.	0,1 мм, не применяется для дугового магнита
Симметрия	Координатно-измерительная машина (КИМ)	Удобно для измерения фигурных изделий. Установите координату в центре поверхности, что позволит точно измерить отклонение.	≤0,15 мм
Симметрия	Визирная измерительная машина	Установите координату в центре поверхности и измерьте разницу расстояний между двумя отрезками прямых (от боковой до центральной линии).	≤0,10 мм
Плоскость	Координатно-измерительная машина (КИМ)	Для проведения измерений приложите зонд не менее чем к 4 точкам с каждой стороны магнита. Каждая сторона блочного магнита: ≥40 мм Цилиндрический магнит: ≥Ø40 мм, требуется от 2 до 4 точек больше.	≤0,05 мм
Цилиндричность	Координатно-измерительная машина (КИМ)	Поместите зонд в 3 полученные медианные точки для каждого кругового сечения.	≤0,05 мм
Цилиндричность	V-образный блок и циферблатный манометр	Установите циферблатный манометр в начальную точку цилиндрического изделия, помещенного в V-образный блок, и поверните изделие в контакте с манометром до конечной точки, определяя таким образом его округлость.	≤0,05 мм
Профиль поверхности	Визирная измерительная машина	Измерьте округлость поверхности дуги R.	0,1 мм; 0,15 мм для резки проволочных электродов

Мы располагаем широким ассортиментом материалов для создания постоянных магнитов, чтобы удовлетворить разнообразные потребности наших клиентов. В нашем ассортименте вы найдете магниты из самария-кобальта (SmCo), неодим-железо-бор (NdFeB), ферритовые магниты, магниты AlNiCo, литьевые магниты, крепежные и удерживающие магниты, магнитную резину и многое другое. Наш разнообразный выбор материалов позволяет нам предоставлять нашим клиентам наилучшие решения для их уникальных потребностей.

Конечно! Наша компания обладает всеми необходимыми возможностями для создания магнитных сборок, которые включают в себя магниты и металлические компоненты. Мы располагаем более чем 600 единиц современного технологического и прецизионного оборудования, что позволяет нам поставлять нашим клиентам высококачественные сборки постоянных магнитов, а также магниты с пластиковой интеграцией.

Необходимость нанесения покрытий зависит от материала постоянного магнита, который вы используете. Магниты из кобальта-самария (SmCo) и AlNiCo обычно устойчивы к коррозии и не требуют дополнительных покрытий для защиты. В случае магнитов из неодим-железо-бора (NdFeB), чтобы предотвратить коррозию, они всегда покрываются специальными покрытиями. Мы предлагаем три широко используемых варианта покрытий для магнитов NdFeB:

Никель-медь-никель (максимальная температура 200°C)
Алюминиевый IVD (максимальная температура 500°C)
Цинк (максимальная температура 200°C)

Выбор материала для постоянного магнита зависит от конкретных требований и условий применения. Разные материалы имеют разные характеристики, и выбор должен быть тщательно обдуман, учитывая все аспекты. Если у вас есть конкретные требования и особенности применения, пожалуйста, сообщите нам о них, и мы предоставим вам рекомендацию по наиболее подходящему продукту.

Компания NGYC получила сертификаты TS16949 и ISO9001 на системы управления качеством, что отражает наше стремление соответствовать самым высоким стандартам качества при предоставлении исключительных продуктов и услуг нашим уважаемым клиентам.
